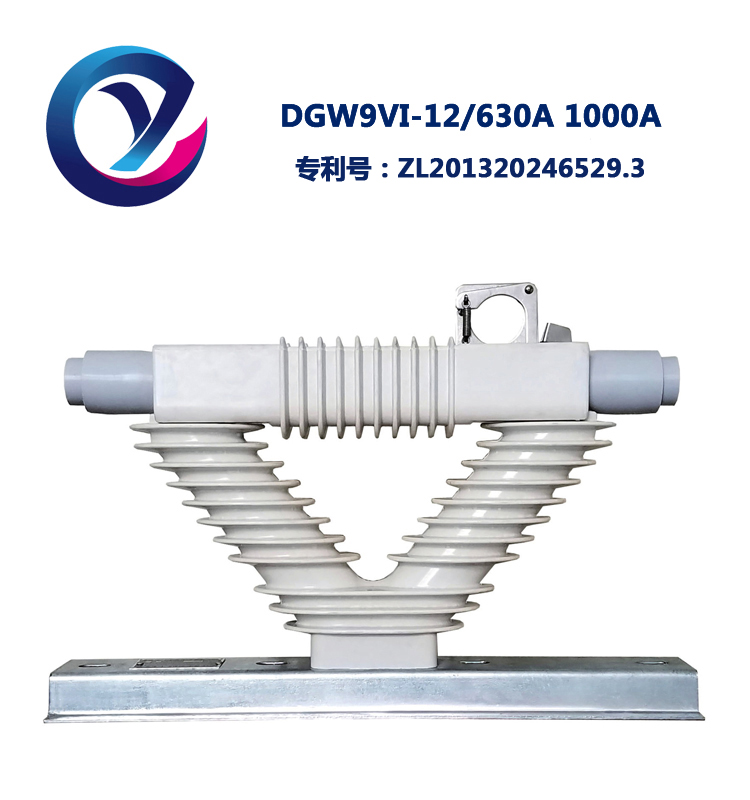

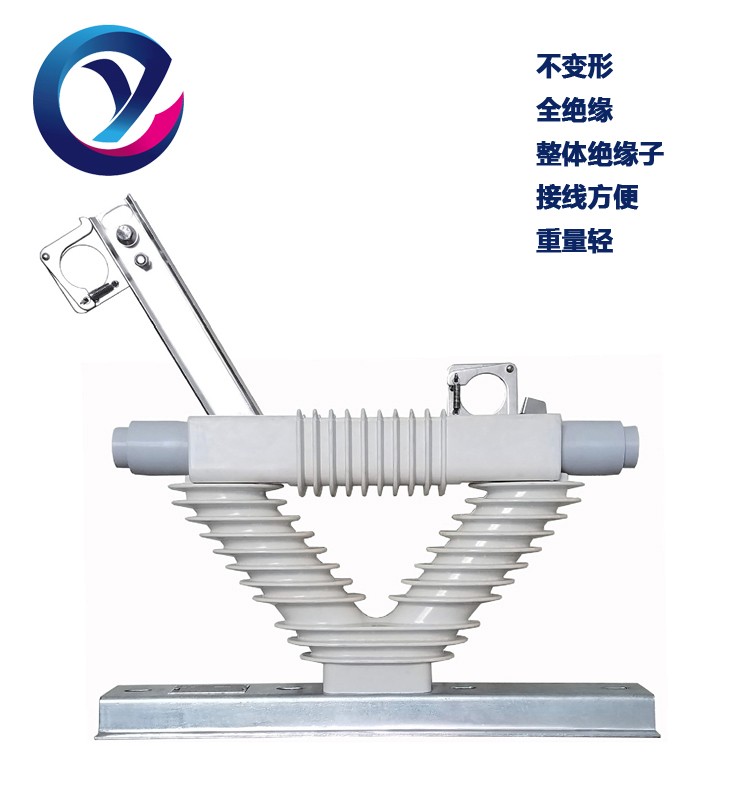

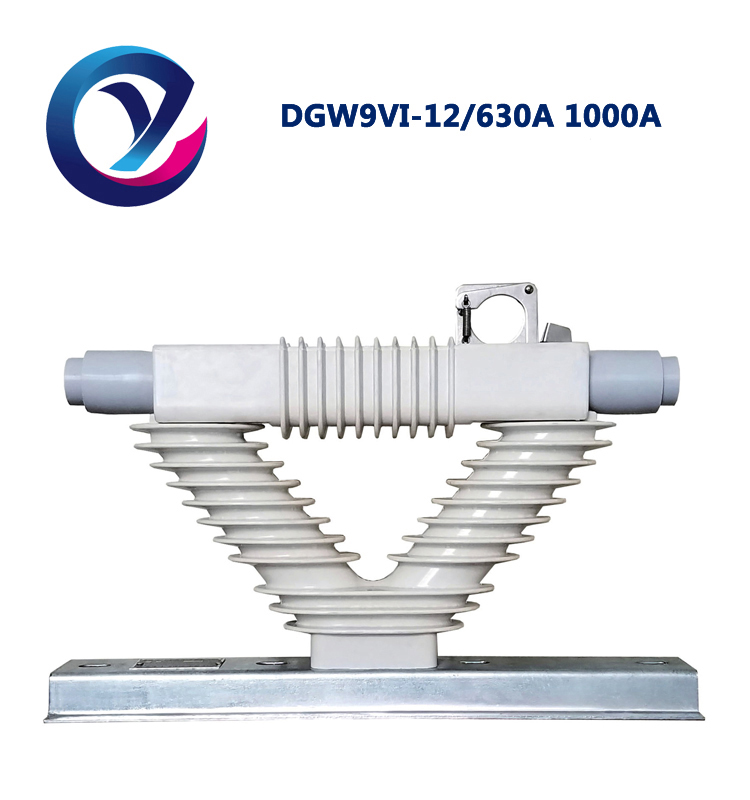

產品簡介
DGW9V-12型戶外交流高壓隔離開關為單相鉤棒不帶負荷操作型開關。適用于交流50Hz或60Hz，額定電壓12kV及以下的架空線路中，主要與斷路器或負荷開關配合使用，為其提供可見斷口，提高設備操作性和維修安全性。在有電而無負荷的情況下采用操作桿進行分合操作。
特點
底座
采用優質不銹鋼或熱浸鋅防腐工藝處理的高強度鋼板，可滿足各種戶外的應用。
絕緣子
絕緣子采用了電氣化鐵路使用的27kV高壓的絕緣材料，具有優良力學性能、電性能和耐化學腐蝕性能，代替傳統的瓷絕緣子及用硅膠做傘裙的絕緣子，具有良好的防爆性能和極強的耐污能力。爬電比距可滿足Ⅳ級污穢等級要求。DGW9V-12型戶外交流高壓隔離開關將傳統隔離開關的二個立柱形絕緣子改為一個V形絕緣子，此V形絕緣子由我公司自行設計，國內首創，其優點是：不會因為安裝時因用力不當或戶外長期使用造成安裝板變形，以及線路電纜橫向拉力導致的導電板與接線板接觸不良，從而造成電力事故。該產品具有體積小、重量輕、不易破損、安裝方便、使用壽命長的特點。

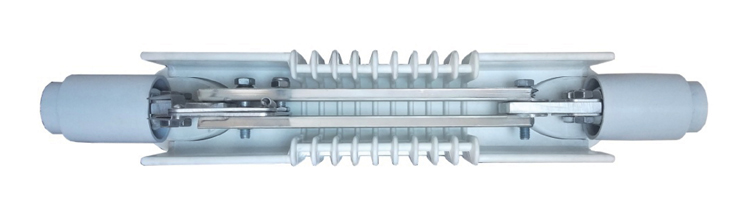

主回路設計
主回路導電部分采用鍍銀處理，截面積大，導電能力強。雙靜觸頭設計，有效降低了開關操作時的觸頭磨損，合閘導向性好，操作更加穩定，性能可靠。觸頭壓力彈簧采用不銹鋼碟簧，增加了接觸導電的可靠性和使用壽命。絕緣罩采用了獨創的長條狀U形凹槽形設計，其整體結構構成了容納觸頭部及刀板的護體，避免雨雪、凍雨、凝露滴著在觸頭及刀板上，無需考慮覆冰厚度，絕緣子罩的U形凹槽的兩側翼傘裙坡向導流作用，使露水、雨雪無法滴落在觸頭及刀板上，達到了全絕緣的效果，確保了本產品無論在怎樣的惡劣環境下都具有良好的電氣開關性能和可靠的機械操縱性能，并具有較高的污染等級。
接線端子
采用標準雙孔接線銅排，通排孔大小和間距符合國內使用習慣，便于客戶安裝。
操作拉環
合分閘操作部分采用了超大孔拉環裝置，并設有合閘自鎖裝置，開關在合閘位置被自動鎖定，無自動跌落的危險；在分閘操作時通過拉環解鎖，操作安全可靠。

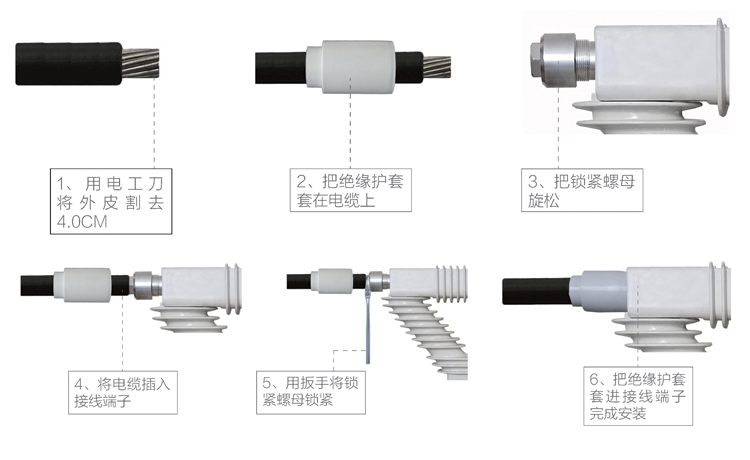

方便快捷的接線方式
獨創的接線方式，施工更省時省力，比常規的施工工藝少了安裝銅鋁端子和銅端子的鉗壓過程。上下接線端子設有絕緣護套，導電部分不外露。
其接線方式為：用電工刀或剝線鉗將電纜絕緣外皮割去所需要的長度（較短），將絕緣護套套在電纜上，將電纜插入接線端子，用扳手將鎖緊螺母鎖緊，套上絕緣護套。

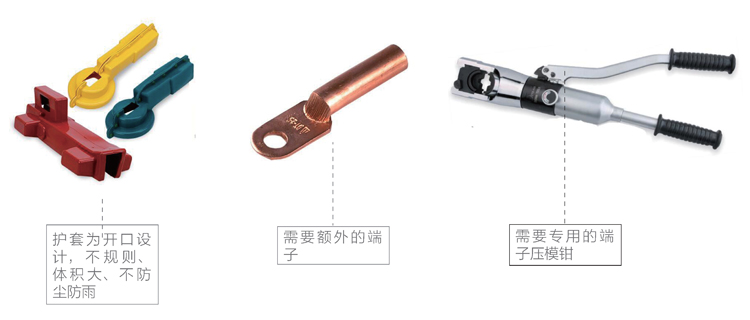

常規產品的接線方式
常規產品的接線方式為：用電工刀或剝線鉗將電纜絕緣外皮割去所需要的長度（較長），再套上相應規格的銅鋁管端子或銅端子，用相應規格的壓模鉗壓器將端子壓好，再用螺栓將壓好的端子與隔離開關的端子固定好，并用扳手上緊，再套上絕緣護套。

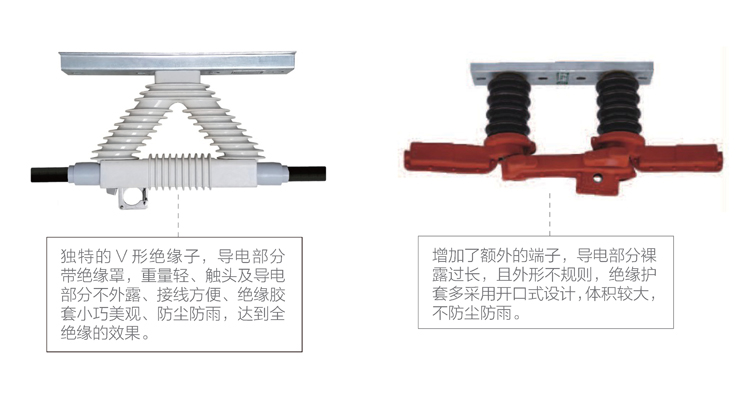

與同類產品的對比
相比常規產品的接線方式，省去了安裝螺栓、銅鋁管端子或銅端子，不需要專用的壓模鉗壓器，即減少了成本，又節約了施工時間，絕緣護套也更美觀、防塵防雨、絕緣效果更好。
同型號基礎版（不帶絕緣護套）
常規端子接線方式
DGW9V-12型戶外交流高壓隔離開關為單相鉤棒不帶負荷操作型開關。適用于交流50Hz或60Hz，額定電壓12kV及以下的架空線路中，主要與斷路器或負荷開關配合使用，為其提供可見斷口，提高設備操作性和維修安全性。在有電而無負荷的情況下采用操作桿進行分合操作。
特點
底座
采用優質不銹鋼或熱浸鋅防腐工藝處理的高強度鋼板，可滿足各種戶外的應用。
絕緣子
絕緣子采用了電氣化鐵路使用的27kV高壓的絕緣材料，具有優良力學性能、電性能和耐化學腐蝕性能，代替傳統的瓷絕緣子及用硅膠做傘裙的絕緣子，具有良好的防爆性能和極強的耐污能力。爬電比距可滿足Ⅳ級污穢等級要求。DGW9V-12型戶外交流高壓隔離開關將傳統隔離開關的二個立柱形絕緣子改為一個V形絕緣子，此V形絕緣子由我公司自行設計，國內首創，其優點是：不會因為安裝時因用力不當或戶外長期使用造成安裝板變形，以及線路電纜橫向拉力導致的導電板與接線板接觸不良，從而造成電力事故。該產品具有體積小、重量輕、不易破損、安裝方便、使用壽命長的特點。
主回路設計
主回路導電部分采用鍍銀處理，截面積大，導電能力強。雙靜觸頭設計，有效降低了開關操作時的觸頭磨損，合閘導向性好，操作更加穩定，性能可靠。觸頭壓力彈簧采用不銹鋼碟簧，增加了接觸導電的可靠性和使用壽命。絕緣罩采用了獨創的長條狀U形凹槽形設計，其整體結構構成了容納觸頭部及刀板的護體，避免雨雪、凍雨、凝露滴著在觸頭及刀板上，無需考慮覆冰厚度，絕緣子罩的U形凹槽的兩側翼傘裙坡向導流作用，使露水、雨雪無法滴落在觸頭及刀板上，達到了全絕緣的效果，確保了本產品無論在怎樣的惡劣環境下都具有良好的電氣開關性能和可靠的機械操縱性能，并具有較高的污染等級。
接線端子
采用標準雙孔接線銅排，通排孔大小和間距符合國內使用習慣，便于客戶安裝。
操作拉環
合分閘操作部分采用了超大孔拉環裝置，并設有合閘自鎖裝置，開關在合閘位置被自動鎖定，無自動跌落的危險；在分閘操作時通過拉環解鎖，操作安全可靠。
方便快捷的接線方式
獨創的接線方式，施工更省時省力，比常規的施工工藝少了安裝銅鋁端子和銅端子的鉗壓過程。上下接線端子設有絕緣護套，導電部分不外露。
其接線方式為：用電工刀或剝線鉗將電纜絕緣外皮割去所需要的長度（較短），將絕緣護套套在電纜上，將電纜插入接線端子，用扳手將鎖緊螺母鎖緊，套上絕緣護套。
常規產品的接線方式
常規產品的接線方式為：用電工刀或剝線鉗將電纜絕緣外皮割去所需要的長度（較長），再套上相應規格的銅鋁管端子或銅端子，用相應規格的壓模鉗壓器將端子壓好，再用螺栓將壓好的端子與隔離開關的端子固定好，并用扳手上緊，再套上絕緣護套。
與同類產品的對比
相比常規產品的接線方式，省去了安裝螺栓、銅鋁管端子或銅端子，不需要專用的壓模鉗壓器，即減少了成本，又節約了施工時間，絕緣護套也更美觀、防塵防雨、絕緣效果更好。

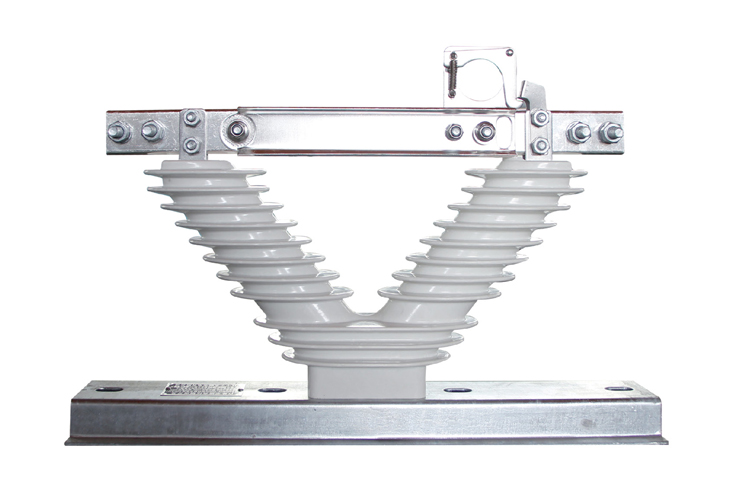

同型號基礎版（不帶絕緣護套）
